フィンチューブに-巻き付ける

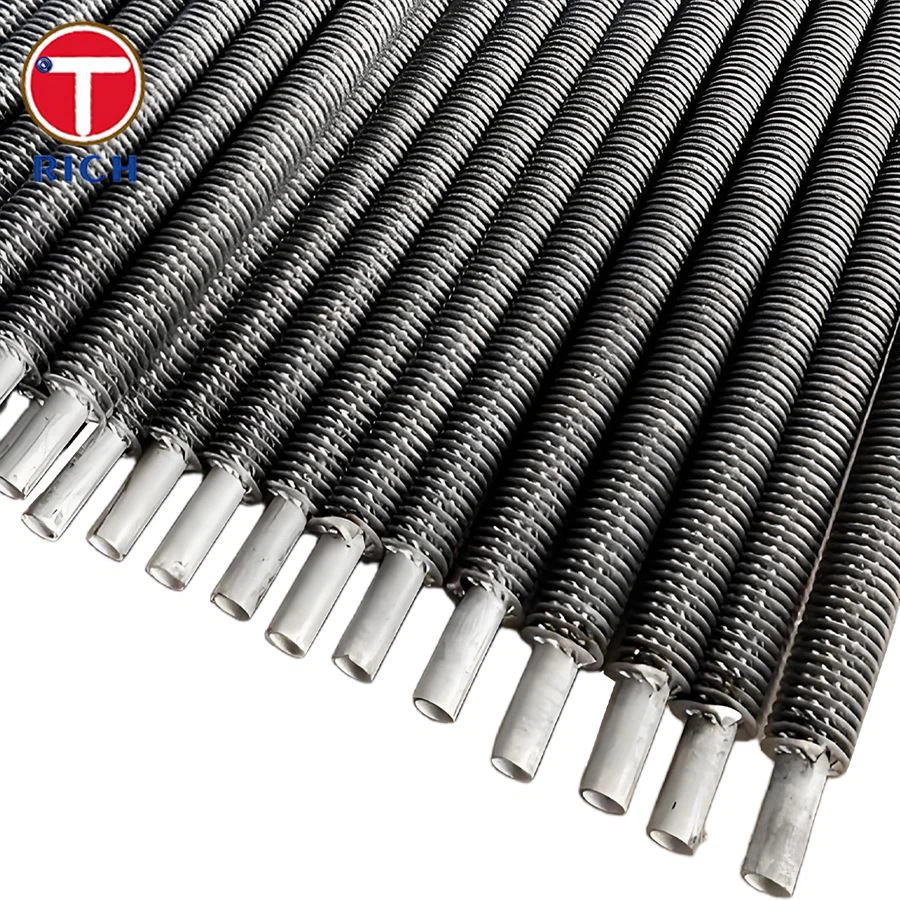

TORICH ラップアラウンドフィンチューブ-ステンレス鋼のストリップをステンレス鋼のベースチューブに高圧でしっかりと巻き付けることによって作られます。フィン付きストリップはスパイラルパターンで連続的に巻かれ、溶接を行わずに強力な機械的接続を形成します。過酷な環境や高温環境においても優れた耐食性、耐久性、安定した伝熱性能を発揮します。-化学、石油化学、発電、海洋産業での用途に適しています。
チューブ外径: 12-65mm (カスタマイズ可能)
チューブ壁の厚さ: 1 ～ 5 mm (カスタマイズ可能)
フィンの高さ: 6–16 mm (カスタマイズ可能)
フィンの厚さ: 0.1-0.6 mm (カスタマイズ可能)
フィンピッチ: 4-13 FPI、または顧客の要求として
チューブの長さ: ご要望に応じてカスタマイズ可能
標準: ASTM 269、または顧客の要求として

製品説明

私たちの利点

1. 強い耐食性

当社のラップアラウンドフィンチューブ-は高品質の 316 ステンレス鋼で作られており、腐食、孔食、応力腐食割れに対して優れた耐性を備えています。-化学処理、船舶用 HVAC、その他の用途に適しています。
TORICH チューブは厳格な原材料テストを受けており、MTC 材料テスト証明書を提供しています。お客様のご要望に応じて、塩水噴霧腐食試験を実施することも可能です。

2. ガルバニック腐食なし

当社のラップアラウンドフィンチューブ-は、ベースチューブとフィンの両方に 304/316 ステンレス鋼で作られているため、電気腐食のリスクが排除され、発電所の熱交換器システムに最適です。
TORICH チューブは ASTM 269 規格への準拠を保証するために化学組成試験を受けています。

3. 正確な寸法

当社では高圧冷間巻線装置を使用して、均一なフィン張力と一貫したフィン間隔を確保しています。{0}ベースチューブは冷間引抜きプロセスを使用して製造されており、真直度を確保し、組み立ての問題を回避します。{2}}
各チューブは、校正済みのデジタル測定機器を使用して厳密な寸法検査を受けます。これにより、熱交換器の組み立て中の完璧な機械的適合、安定した熱伝達効率、高温および高振動の環境下でも長期にわたる安定した動作が保証されます。-

4. 高いフィン接合強度

当社のフィンは、制御された張力の下でベースチューブの周りにしっかりと巻き付けられており、フィンが緩むことはありません。連続的なラップアラウンド設計により、シームレスな接触が実現され、全長にわたって一貫した熱伝導率が維持されます。
TORICHが製造するフィン付きチューブは全てフィン接合強度試験を実施し、フィンが緩んだり、ずれたり、外れたりしないことを確認しています。

応用分野

石油化学製品：熱交換器、凝縮器、化学物質の加熱など
力: 発電所のボイラー排ガス、冷却システム、高圧ボイラーなどからの廃熱回収。-
医薬品：蒸発器、凝縮器など
海洋工学：海水淡水化装置、海洋プラットフォーム冷却システム、船舶冷却システムなど
空調と冷凍：業務用・産業用空調システムの凝縮器・蒸発器、乾燥装置など
機械製造業：空気加熱、熱風加熱、乾燥室加熱など。

化学組成

要素	C (%)	Si(%)	マンガン(%)	P (%)	S (%)	Cr(%)	ニッケル(%)	Mo (%)
304	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	18.0–20.0	8.0–11.0	–
304L	0.03以下	1.00以下	2.00以下	0.045以下	0.030以下	18.0–20.0	8.0–12.0	–
316	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	16.0–18.0	10.0–14.0	2.0–3.0
316L	0.03以下	1.00以下	2.00以下	0.045以下	0.030以下	16.0–18.0	10.0–14.0	2.0–3.0

機械的性質

財産	引張強さ(MPa)	耐力 0.2% (MPa)	伸長（％）	硬度（HB）
304 / 304L	520以上	205 以上	40以上	201以下
316 / 316L	515以上	205 以上	40以上	217以下

考えられる代替グレード

代替グレード	理由
310S	高温酸化耐性が強化されており、排気ガスや炉の熱交換器に適しています。-
2205 デュプレックス	優れた耐食性と強度を備え、海洋および塩化物が豊富な用途に適しています。{0}}
炭素鋼 + ステンレスフィン	パイプ腐食のリスクは低いが、ステンレス鋼フィンの性能が必要な場合に経済的なソリューションです。
