製品説明
製品仕様
| 規格 | ASTM A213 |
| 鋼種 | TP201 TP202 TP304 TP304L TP304H TP309S TP309H TP310S TP316 TP316L TP317 TP321 TP347 TP347H TP348 TP348H TP444 |
| 同等の材質 | EN 1.4401 / X5CrNiMo17-12-2、SUS316 (JIS)、1.4401(DIN)、ISO 9329-2 X5CrNiMo17-12-2、06Cr17Ni12Mo2(GB) |
| 外径 (OD) | 12.7mm～50.8mm |
| 肉厚 (WT) | 0.7mm～5.0mm |
| 長さ | 最大25m（曲げ前） |
| 表面処理 | 漬け物 |
| 製造工程 | 冷間引抜・冷間圧延 |
| 状態 | 溶体化焼鈍および酸洗(S.A. & P.) |

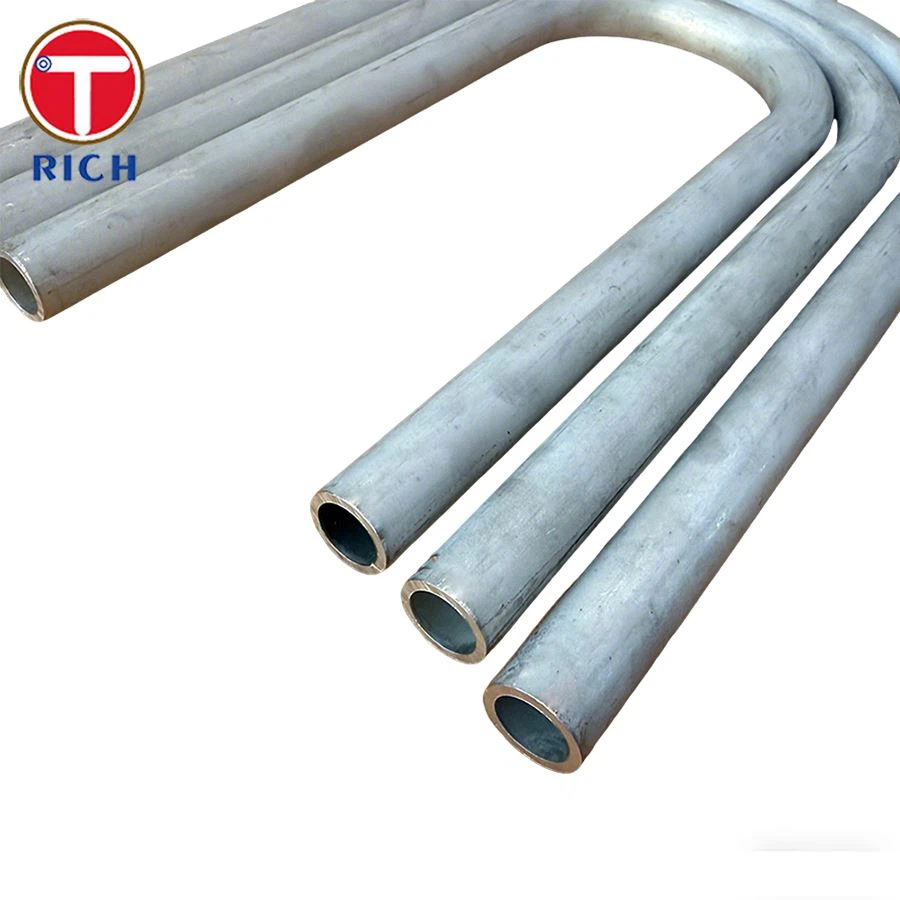

U チューブ熱交換器は、チューブが自由に伸縮できる設計になっており、温度変動に対応できるため、温度差が大きい用途に適しています。さらに、高温高圧条件下、通常 450 度以下、圧力 6.4 MPa 以下でも動作可能です。---
チューブ材料は溶体化処理を受けます。これは、炭化物やシグマ相などの析出相-をオーステナイト マトリックスに完全に溶解するプロセスです-。その結果、すべての残留加工応力が完全に除去されながら均一な単相微細構造が得られます。-
TP316 ステンレス鋼には 2 ～ 3% のモリブデンが含まれており、堅牢な耐食性を備えています。一般的な動作条件下では-、特に塩化物イオン (Cl-) 濃度が 400 mg/L を超えず、温度が 130 度未満にとどまる場合 -TP316 ステンレス鋼が適切な材料の選択肢として機能します。
カスタマイズされたサービス
- 東リチでは、お客様からご提供いただいた図面を基に製品をカスタマイズするカスタムサイジングサービスを提供しております。利用可能な寸法は外径 12.7 mm ～ 50.8 mm、肉厚 0.7 mm ～ 5.0 mm で、長さは最大 25 メートル (曲げ前) に達します。ご要望に応じてカスタム寸法も利用可能です。
- 高レベルの清浄度が要求される熱交換器用途には、光輝焼鈍や内部および外部研磨などの特殊な処理を提供します。
- また、トーリッチでは、指定長さへの精密切断、面取り加工、特殊形状の特殊曲げ加工など、各種加工サービスも行っております。
化学組成
| 要素 | C(最大) | Si(最大) | Mn (最大) | P(最大) | S（最大） | Cr | ニ | モー | 注意 |
|---|---|---|---|---|---|---|---|---|---|
| TP316 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | - |
| TP317L | 0.035 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0–20.0 | 11.0–15.0 | 3.0–4.0 | - |
| TP348 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 17.0–19.0 | 9.0–13.0 | - | 10×C分 |
機械的性質
| 財産 | 引張強さ(MPa) min | 降伏強さ (MPa) min | 伸び(%)分 |
|---|---|---|---|
| TP316 | 515 | 205 | 35 |
| TP317L | 515 | 205 | 35 |
| TP348 | 515 | 205 | 35 |
考えられる代替グレード
- 254SMO は超低炭素特殊ステンレス鋼で、塩化物孔食や隙間腐食に対して優れた耐性を示します。{1}塩化物イオン濃度が1800mg/Lを超え5000mg/L以下で温度が130度以内の環境に適しています。
- 904L スーパー-オーステナイト系ステンレス鋼は、優れた能動的-遷移能力と優れた耐食性を備えています。培地中の塩素イオン濃度が400mg/Lを超え1000mg/L以下、温度が130度以内の環境に適しています。
- 塩化物イオン濃度が 100 mg/L を超えず、温度が 120 度以内の環境の場合は、304 ステンレス鋼を選択できます。さらに、よりコスト効率の高いソリューションも提供します。-
応用分野
ASTM A213 TP316 U チューブ熱交換器は、シェル-および-チューブ熱交換器、天然ガス処理および冷却システム、海洋石油プラットフォーム熱交換器、石油化学プラントの凝縮器や給水加熱器など、石油化学および石油・ガス施設で広く使用されています。
製品ショー
試験装置
工場設備
酸洗い装置
製品パッケージ
よくある質問
Q: TP316 と TP316L U- 管の違いは何ですか?
A: TP316 と TP316L の主な違いは、炭素含有量にあります。 TP316L は炭素含有量が低いため、溶接後の粒界腐食のリスクが軽減され、溶接熱交換器システムでの使用に適しています。
Q: 製品はどのように梱包されますか?
A: 輸送中の損傷や汚染を防ぐために、各チューブはプラスチックのスリーブで保護され、木箱に梱包されています。
Q: ASTM A213 TP316 熱交換器チューブの最大動作温度は何度ですか?
A: これらのチューブの連続動作温度は約 800 度ですが、断続的な動作条件下では通常、最大 870 度の温度に耐えることができます。
