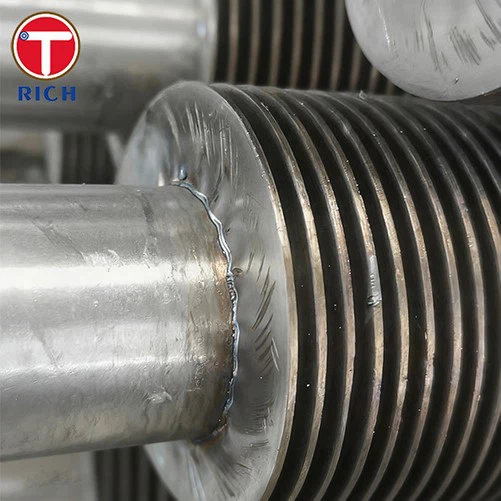

ヘリカルフィン付きチューブ

当社のヘリカルフィンチューブは高周波溶接技術を利用しており、高周波抵抗溶接を使用してステンレス鋼のフィンをステンレス鋼のベースチューブに連続的に溶接し、フィンとベースチューブ間の強力な接合を確保します。-このプロセスは高い生産効率を誇るだけでなく、熱伝達効率も向上するため、発電や石油化学などの産業におけるボイラー、空冷器、廃熱回収システムなどの用途に最適です。
チューブ外径：10～200mm（カスタマイズ可能）
チューブ壁の厚さ: 1 ～ 10 mm (カスタマイズ可能)
フィンの高さ: 6 ～ 50 mm
フィンピッチ: 顧客の要求として
チューブの長さ: ご要望に応じてカスタマイズ可能
規格: ASME SA213、または顧客指定の規格-

製品説明

私たちの利点

1. 高度な高周波溶接技術-

当社は、自動スパイラルフィン加工機や 22 の冷間引抜ラインなどの高度な生産設備を備えており、量産時の鋼管の品質と寸法管理を保証します。-これにより、フィンとパイプ表面との均一な接着が保証され、隙間や弱点がなくなりました。

2.カスタマイズ可能
当社のフィンの高さ、フィンの間隔、パイプの直径、およびパイプの長さはすべて、お客様の仕様に合わせてカスタマイズできます。 304、304L、316、316L、321、347などの各種ステンレス鋼材を取り揃えております。パイプはお客様の図面に応じてカスタマイズできます。

3. 高い熱伝達効率
スパイラルフィンによりパイプの表面積が増加し、熱伝達効率が向上します。当社のパイプには酸洗処理が施されており、滑らかな内径とパイプ内の液体流量を均一にします。

4. 低いメンテナンスコスト
当社のヘリカルフィン付きチューブは、ベースパイプに高周波電流溶接を使用し、非破壊検査を受けてフィンとベースパイプ間の強固な接合を確保し、機械的故障やスケールを軽減します。{0}{1}

5. 表面品質

当社の高周波溶接ヘリカルフィン付きチューブは、酸洗、不動態化、研磨を経て滑らかな表面を実現し、フィンが外れるリスクを軽減します。{0}化学、製薬、その他の用途で特定のニーズがあるお客様には、電解研磨をご利用いただけます。

応用分野

発電: 石炭火力、ガス火力、バイオマス発電所で使用される過熱器と再熱管、空気予熱器など。-
石油化学産業: 熱交換器、凝縮器、蒸発器。
冷暖房空調設備と冷凍設備: 空気冷却器および凝縮器。
海洋および海洋：海水熱交換器、海水淡水化プラントなど

化学組成

要素	C	Cr	ニ	ん	シ	P	S
304	0.08以下	18–20	8–10.5	2 以下	1以下	0.045以下	0.03以下
304L	0.03以下	18–20	8–12	2 以下	1以下	0.045以下	0.03以下
316	0.08以下	16–18	10–14	2 以下	1以下	0.045以下	0.03以下
316L	0.03以下	16–18	10–14	2 以下	1以下	0.045以下	0.03以下

機械的性質

財産	引張強さ(MPa)	耐力 0.2% (MPa)	伸長（％）	硬度（HB）
304	520–750	205–310	40以上	187以下
304L	485–690	170–275	40以上	187以下
316	520–750	205–310	40以上	187以下
316L	485–690	170–275	40以上	187以下

考えられる代替グレード

代替グレード	理由
321	チタンの安定化を必要とする高温用途に適しています。-
347	耐粒界腐食性が極めて高い用途に適しています。
デュプレックス 2205	より高い強度と耐塩化物性が必要な海洋環境や腐食性の高い環境に適しています。
