製品説明
製品仕様
| 規格 |
ASTM A269 / ASME SA269 |
| 鋼種 | TP201 TP201LN TP304 TP304L TP304LN TP316 TP316L TP316LN TP317 TP321 TP347 TP348 TPXM10 TPXM11 TPXM15 TPXM19 TPXM29など |
| 同等の規格 |
JIS G3459 / EN 10216-5 / DIN 2391 |
| 外径 (OD) | 3mm～25.4mm |
| 肉厚 (WT) | 0.3mm～3mm |
| 長さ | 6 / 12 m |
| 表面処理 | 光輝焼鈍(BA) |
| 製造工程 | 冷間引抜・冷間圧延 |
| 状態 | 溶体化処理 |
従来の炭素鋼油圧チューブと比較して、TORICH 小径鋼チューブは{0}304/316L ステンレス鋼で製造されており-、優れた耐食性と耐湿性を備え、作動油による劣化に耐えます。内面粗さをRa0.8μm以下に制御し、流動抵抗とパーティクル付着を大幅に低減します。
油圧システムには正確な寸法が必要です。当社の ASTM A269 小径スチール チューブは、厳密な公差を備えています。-外径公差は ±0.05 mm 以内、肉厚公差は ±10%、真円度偏差は 0.03 mm 以下です。-これにより、Swagelok や Parker などのブランドの標準圧縮継手と完璧にフィットします。
カスタマイズされたサービス
- TORICH は、標準外の外径と壁厚のカスタマイズをサポートしており、最小外径 1.0 mm（キャピラリ サイズ）から最小壁厚 0.2 mm までの仕様を提供しています。{0}これらの製品は、油圧制御ラインや精密流体システムに適しています。
- 光輝焼鈍（Ra0.8μm以下）、酸洗・不動態化処理、機械研磨（Ra0.4μm以下）、電解研磨（Ra0.2μm以下）などの各種表面処理を行っております。
- TORICH はまた、面取り (1×45 度の内部および外部)、平面切断、フレア加工、フランジ加工、ねじ切り、-溶接継手の事前組み立て-など、徹底的なバリ取りと洗浄を含む幅広い最終準備サービス-も提供しています-。
化学組成
| 要素 | C(最大) | Mn (最大) | Si(最大) | P(最大) | S（最大） | Cr(%) | ニッケル(%) | Mo (%) |
| TP304 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 18.0–20.0 | 8.0–11.0 | - |
| TP316L | 0.035 | 2.00 | 1.00 | 0.045 | 0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| TP321 | 0.08 | 2.00 | 1.00 | 0.045 | 0.030 | 17.0–19.0 | 9.0–12.0 | - |
機械的性質
| 財産 | 引張強さ(分) | 耐力 0.2% (分) | 伸び(分) | 硬度（最大） |
| 要件 | 515 MPa (75 ksi) | 205 MPa (30 ksi) | 35% | 90HRB |
考えられる代替グレード
- 高濃度の塩化物にさらされない一般的な油圧補助ラインまたは戻りラインには、TP304/304L が適切な選択肢です。 316L よりも費用対効果が高く、-耐水性-グリコール耐火性-作動油や従来の鉱物油に対する耐性を備えています。
- 油圧媒体に高濃度の海塩や腐食性の高い化学物質が含まれている場合は、904L (UNS N08904) または二相ステンレス鋼 2205 (UNS S32205) を選択できます。 904L は優れた耐食性を提供しますが、2205 は 316L の 2 倍以上の降伏強度を備えており、より薄い肉厚で同じ高圧に耐えることができます。
応用分野
このチューブは、さまざまなタイプの油圧機器の制御、伝達、および潤滑回路、特に以下に適しています。
- 産業用油圧動力および作動システム: 油圧ポンプ ステーションおよびバルブ ブロック アセンブリ、油圧シリンダ接続ライン、アキュムレータおよび冷却配管
- 移動式建設機械および農業機械: 油圧ステアリングおよびブレーキ システム、潤滑ライン、アウトリガー制御ライン
- 船舶用油圧システム: ステアリングギア、アンカーウインチ、ハッチカバー用の油圧制御配管

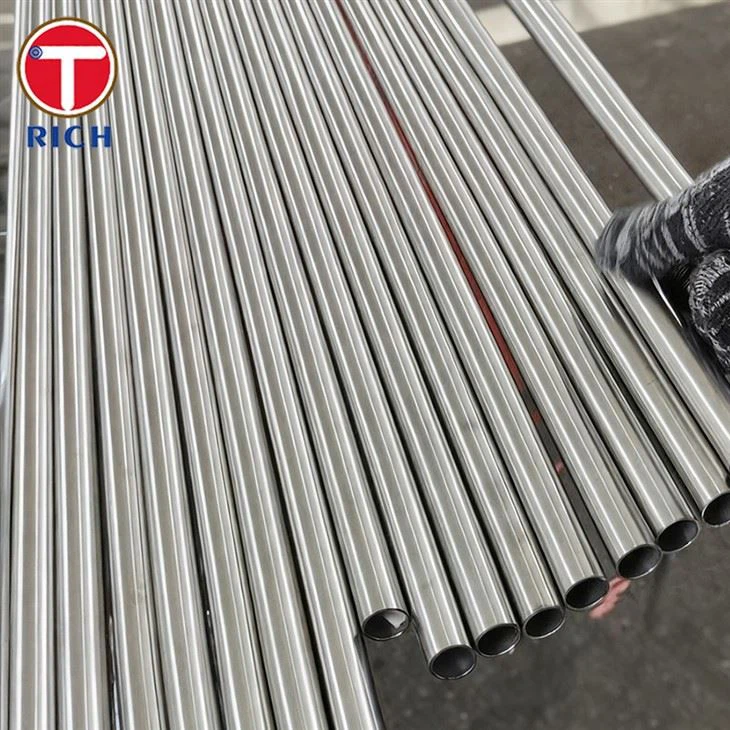

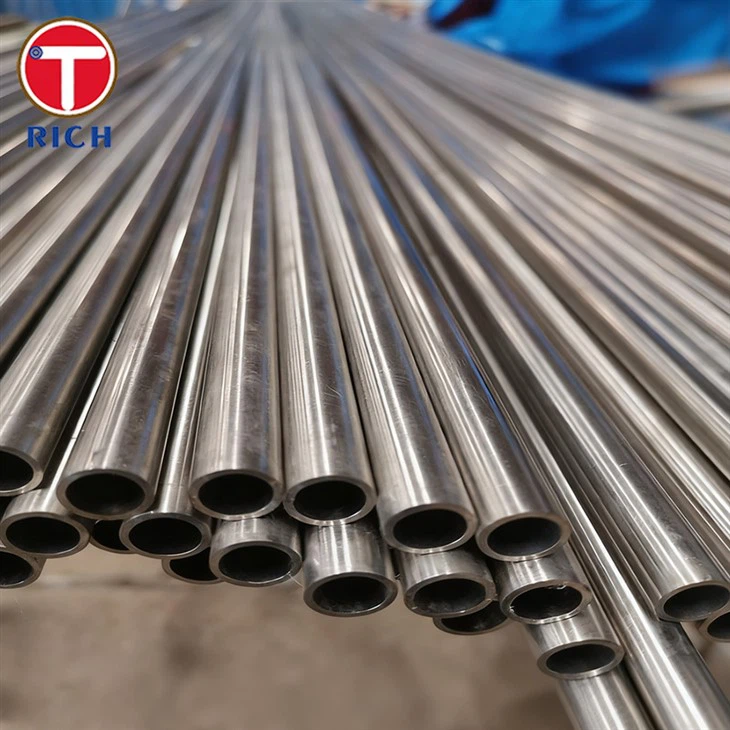

製品ショー
試験装置
工場設備
酸洗い装置
製品パッケージ
よくある質問
Q: BA チューブと AP チューブの違いは何ですか?油圧システムにはどのタイプが使用されますか?
A: BA（光輝焼鈍）チューブは、内部表面粗さ（Ra）が 0.8 μm 以下で、高い清浄度を備えた光輝焼鈍仕上げ-が特徴です。これは、油圧および計装チューブの標準納品仕様です。 AP (酸漬け) チューブは酸洗いと不動態化を経て、マットな灰白色の表面になります。-耐食性は若干優れますが、表面粗さは大きくなります。 BA チューブは油圧システムに推奨される選択肢ですが、AP チューブは通常、大口径の化学配管に使用されます。-
Q: 非常にきれいな内部表面が必要です。酸素洗浄サービスはありますか?
A: はい、確かにそう思います。当社は、ISO 4406 で指定された高い清浄度レベルを達成できる、高純度油圧媒体用に設計された「オイル-およびグリース-を含まない」洗浄プロセスを提供しています。-その後、熱シールされたキャップまたは特殊なエンド キャップで密封します。-
Q: 油圧システムには TP304 または TP316L を選択する必要がありますか?
A: TP304/304L は、標準の鉱油作動油、圧縮空気、または乾燥した内陸環境を含む用途に適しています。 TP316L は、海水、脱塩水、塩化物-を含む媒体、海洋大気、または腐食性の化学的条件にさらされる環境向けに選択する必要があります。
