製品説明

製品仕様

規格	ASTM A519 / ASME SA519
鋼種	E3310,4012,4023,4024,4027,4028,4037,4042 4047、4063、4118、4130、4135、4137、4140、4142など
同等の規格	EN 10297-1 / JIS G3441/ GB/T 8162
外径 (OD)	5mm～630mm
肉厚 (WT)	1.5mm～50mm
長さ	6/12 m
表面処理	黒、オイル仕上げ、酸洗い仕上げ、または明るい仕上げ
製造工程	マンドレル上での冷間引抜加工
状態	+SR / +N / Q&T (顧客指定)

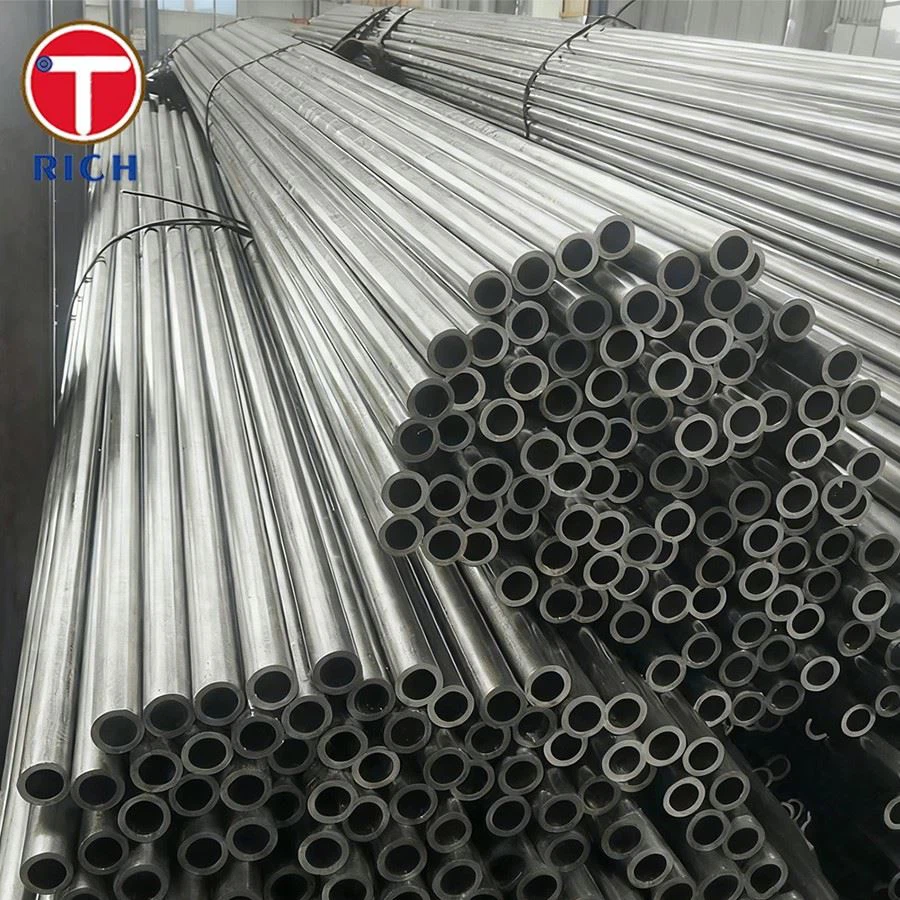

4140 DOM チューブは、応力-除去または焼き入れ-および焼き戻し処理を行った後、690 MPa (100 ksi) の最小降伏強度と並外れた高圧{6}}耐圧荷重-能力を発揮します。 1026 DOM チューブと比較して、同じ作動圧力向けに設計された油圧シリンダーを製造する場合、シリンダーの壁厚を 25% 以上減らすことができます。

DOM プロセスにより、内面粗さ Ra 1.6 μm 以下が達成され、内径公差 (H8 ～ H9 グレード) が厳密に管理されます。この正確な寸法精度のおかげで、チューブはピストンシールとシームレスに一体化し、作動油の漏れと摩擦損失を大幅に削減します。

大規模な穴あけが必要な従来の硬質{0}クロム-めっきピストンロッド（Ck45/1045 鋼など）とは異なり、4140 DOM 精密鋼管は加工代を 30% 削減します。

カスタマイズされたサービス

TORICH では、内径公差 H7、内径公差 Ra 0.4～0.8 μm（鏡面仕上げ）を実現する深穴ホーニングサービスを提供しています。-
当社では、ボア用の硬質クロムメッキ（片面あたりのコーティング厚さ 0.03 ～ 0.15 mm、硬度 HV 800 ～ 1000 / HRC 60+）や外径用の硬質クロムメッキなど、耐摩耗性および耐腐食性の表面メッキを提供しています。--
サービスには、内ねじおよび外ねじ (UNF、メートル M{0}} ねじ、台形/バットレスねじ)、シール溝ボーリング、J- タイプ、V- タイプ、または U- タイプの溶接ベベルの加工も含まれます。

化学組成

要素	C	ん	シ	Cr	モー	P(最大)	S（最大）
4140	0.38–0.43	0.75–1.00	0.15–0.35	0.80–1.10	0.15–0.25	0.035	0.040

機械的性質

財産	引張強さ(MPa)	降伏強さ(MPa)	伸長（％）	硬度（HB）
4140 Q&T	850–1000	655–850	15–25	197–235

考えられる代替グレード

4130 は 4140 の低炭素バージョンです。-優れた溶接性を備え、熱処理が容易で、コスト効率が高いため、25 MPa 以下の圧力で作動する軽-～-中-負荷の空気圧および低圧油圧シリンダに適しています。-
4340 はクロム-モリブデン合金ベースにニッケルを組み込んでおり、全体的な機械的特性が 4140 より 15% 優れています。航空宇宙、防衛、大規模な鉱山機械の用途に適しています。-
JP 10297-1 42CrMo4 および JIS G3441 SCM440 は 4140 と同等の規格であり、化学組成は 4140 とほぼ正確に一致します。
