鋼管の流量を計算することは、建設、製造、流体輸送など、さまざまな業界で重要な側面です。スチールパイプサプライヤーとして、流量を正確に計算する方法を理解することは、お客様にとってだけでなく、特定のニーズに最適な製品を提供するためにも不可欠です。このブログでは、流量の計算に伴う重要な要因を調査し、プロセスを段階的にガイドします。
流量の基本を理解する
流量とは、時間単位単位のパイプの特定の十字断面領域を通過する液体（水、ガス、油など）の量を指します。通常、1秒あたりの立方メートル（m³/s）、1分あたりのリットル（L/s）、または1分あたりガロン（gpm）で測定されます。鋼管内の流量は、パイプの直径、パイプ全体の圧力差、流体の粘度、パイプの内面の粗さなど、いくつかの要因の影響を受けます。
流量に影響する重要な要因
パイプの直径
鋼管の直径は、流量を決定する上で重要な役割を果たします。より大きな直径パイプは、一般に、流体が通過するためのより大きな交差領域を提供するため、より高い流量を可能にします。流体力学の連続性方程式によれば、断面面積（a）と流体速度（v）の積は、定常状態の流れにおける非圧縮性流体の場合は一定です。数学的には、（q = a \ times v）として表現できます。ここで、（q）は流量です。円形パイプの十字断面領域は、式（a = \ pi \ times（d/2）^2）を使用して計算されます。ここで、（d）はパイプの内径です。
圧力差
パイプの両端間の圧力差は、もう1つの重要な要因です。流体は、高圧の領域から低圧の領域に流れます。パイプ全体の圧力差が大きくなると、流量が高くなります。圧力差（（\ delta p））、流量（（q））、およびパイプ抵抗との関係は、ハーゲン - 層流に関するポアゼイユの法則とダーシー - 乱流のワイズバッハ方程式によって説明されています。
液体粘度
粘度は、流れに対する流体の抵抗の尺度です。蜂蜜などの粘度が高い液体は、水のような低粘度のある液よりもゆっくりと流れます。スチールパイプでは、より粘性のある液体が流れに対してより大きな抵抗を経験し、与えられた圧力差とパイプの直径の流量が低くなります。
パイプの粗さ
鋼管の内面の粗さは、流量にも影響を与える可能性があります。粗い内面は、流体とパイプの壁の間に摩擦を増やし、流れに対する抵抗を増加させます。滑らかなパイプは、一般に、粗い内面のパイプと比較してより高い流量を可能にします。
計算方法
層流
層流は、層間の混合がほとんどまたはまったくない平行層に流体が流れるときに発生します。円形のパイプの層流の場合、ハーゲン - ポアゼイユの法則を使用して流量を計算できます。
[q = \ frac {\ pi \ times \ delta p \ times r^{4}} {8 \ times \ mu \ times l}]
ここで、（Q）は流量であり、（\ delta P）はパイプ全体の圧力差、（r）はパイプの内側半径、（\ mu）は流体の動的粘度、（l）はパイプの長さです。
乱流
乱流は、混oticとした不規則な流体運動によって特徴付けられます。乱流の場合、Darcy -Weisbach方程式は、摩擦による頭部損失（（H_F））を計算するために一般的に使用されます。
[h_f = f \ times \ frac {l} {d} \ times \ frac {v^{2}} {2g}]
ここで、（h_f）は頭部損失、（f）はダーシー摩擦係数、（l）はパイプの長さ、（d）はパイプの内径、（v）は平均流体速度、（g）は重力による加速です。
フローレート（Q）は、連続式（q = a \ times v）を使用して計算できます。ここで（a = \ pi \ times（d/2）^2）。ダーシー摩擦係数（f）を見つけるために、パイプの粗さとレイノルズ数（（re））を考慮したコールブルック方程式またはムーディーチャートを使用できます。レイノルズ数は、フローが層流であるか乱流かを示す無次元の量であり、次のように計算されます。
[re = \ frac {\ rho \ times v \ times d} {\ mu}]
ここで、（\ rho）は流体の密度です。
実用的な例

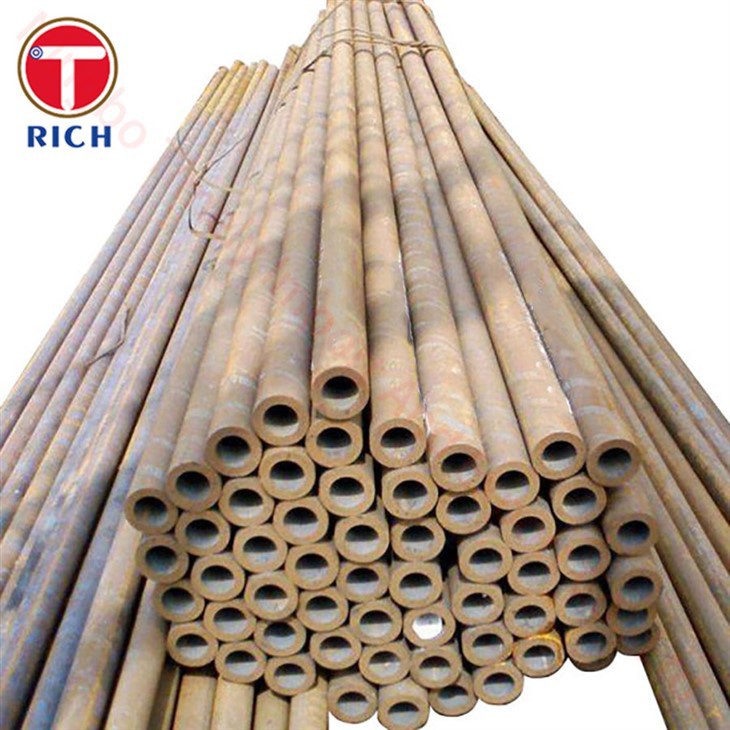

私たちが持っていると仮定しましょうコーデンスチールチューブ構造スチールパイプ内径（d = 0.1 \ m）、長さ（l = 10 \ m）、および圧力差（\ delta p = 1000 \ pa）を備えています。流体は、密度（\ rho = 1000 \ kg/m³）と動的粘度（\ mu = 0.001 \ pa \ cdot s）の水です。
まず、流れ領域を決定する必要があります。初期速度（v）を想定し、レイノルズ数を計算できます。仮定しましょう（v = 1 \ m/s）。
[re = \ frac {\ rho \ times v \ times d} {\ mu} = \ frac {1000 \ times1 \ times0.1} {0.001} = 100000]
（re> 4000）以来、流れは乱流です。
コールブルック方程式を使用して、ダーシー摩擦係数（F）を見つけることができます。ただし、簡単にするために、ムーディーチャートを使用することもできます。ムーディーなチャートから比較的滑らかなパイプを仮定すると、推定できます（f \ amprox0.02）。
darcy -weisbach方程式（h_f = f \ times \ frac {l} {d} \ times \ frac {v^{2}} {2g}）、および（\ delta p = \ rho \ times g \ times h_f）、v for（v）：
（\ delta p = \ rho \ times g \ times f \ times \ frac {l} {d} \ times \ frac {v^{2}} {2g}）
（v = \ sqrt {\ frac {2 \ times \ delta p \ times d} {\ rho \ times f \ times l}}）
（v = \ sqrt {\ frac {2 \ times1000 \ times0.1} {1000 \ times0.02 \ times10}} = 1 \ m/s）
クロス - セクショナルエリア（a = \ pi \ times（d/2）^2 = \ pi \ times（0.1/2）^2 = 0.00785 \m²）
流量（q = a \ times v = 0.00785 \ times1 = 0.00785 \m³/s）または（7.85 \ l/s）
お客様の正確な流量計算の重要性
さまざまなアプリケーションのお客様にとって、正確な流量計算が重要です。給水システムでは、流量がパイプを正しくサイジングするのに役立ち、需要を満たすために十分な水の供給を確保するのに役立ちます。冷却または加熱に液体が使用される産業プロセスでは、適切な流量が望ましい温度と効率を維持するために不可欠です。
スチールパイプサプライヤーとして、私たちは幅広い製品を含む幅広い製品を提供しています重壁シームレススチールチューブASTM A519そして炭素鋼のシームレスパイプ、さまざまなフロー - 関連アプリケーションに適しています。当社のパイプは、高品質の材料で作られており、厳格な基準で製造されており、スムーズな内側の表面と信頼性の高いパフォーマンスを確保しています。
結論
鋼管の流量を計算することは、パイプの直径、圧力差、流体粘度、パイプの粗さなどの複数の要因を考慮することを伴う、複雑だが必須のプロセスです。原則を理解し、適切な方程式を使用することにより、顧客は特定のアプリケーションの流量を正確に決定できます。
高品質のスチールパイプが必要であり、流量計算やその他の技術的側面の支援が必要な場合は、ここに支援しています。お客様の要件に関する詳細な説明については、お客様のニーズに最適なソリューションを見つけて、協力してください。
参照
- ホワイト、FM（2016）。流体力学。 McGraw -Hill Education。
- Munson、BR、Young、DF、＆Okiishi、TH（2013）。流体力学の基礎。ワイリー。
